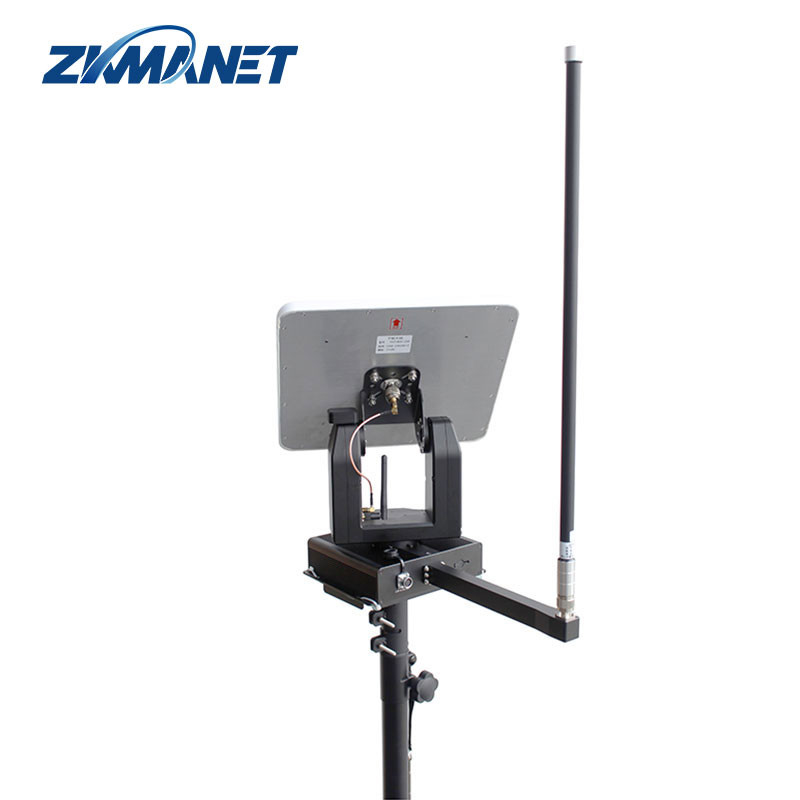

Terminale di terra di droni a lungo raggio di 20 km LOS con auto-tracciamento e antenna ad alto guadagno

Dettagli del prodotto

Luogo di origine: Shenzhen, Cina

Marca: ZKMANET

Certificazione: CE, ISO9001

Numero di modello: ZKManet2401

Documento: Brochure del prodotto PDF

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1

Prezzo: USD2999~5999

Imballaggi particolari: Cartone di Brown

Tempi di consegna: 5~8 giorni lavorativi

Termini di pagamento: T/T, Western Union

Capacità di alimentazione: 10000 pezzi all'anno

Ora Chiacchieri
Frequenza:
800 MHz/1,4 GHz/2,4 GHz
Larghezza di banda:
5 MHz/10 MHz/20 MHz
Manica di rf:
1T2R
Potenza di uscita:
23dBm
Distanza:
20 km (LOS)
Coppia di torsione del motore:
30 N*m
Angolo di rotazione:
360° orizzontalmente, 90° verticalmente
ACCURATEZZA DI ANGOLO:
±2°
Frequenza:
800 MHz/1,4 GHz/2,4 GHz
Larghezza di banda:
5 MHz/10 MHz/20 MHz
Manica di rf:
1T2R
Potenza di uscita:
23dBm
Distanza:
20 km (LOS)
Coppia di torsione del motore:
30 N*m
Angolo di rotazione:
360° orizzontalmente, 90° verticalmente
ACCURATEZZA DI ANGOLO:
±2°
Terminale di terra di droni a lungo raggio di 20 km LOS con auto-tracciamento e antenna ad alto guadagno

Terminale di terra di droni a lungo raggio di 20 km LOS con auto-tracciamento e antenna ad alto guadagno

Descrizione del prodotto

Il ZKManet2401 è un terminale a terra progettato per la comunicazione di dati video a lunga distanza.Il modulo GPS aereo fornisce informazioni sulle coordinate GPS/BD al modulo di comunicazione wireless attraverso una porta seriale per una trasmissione trasparenteIl terminale a terra calcola l'angolo di puntamento in base alla propria latitudine e longitudine e a quella del modulo aereo.Questo assicura che l' antenna del pannello di terra sia sempre allineata con il modulo aereo, mantenendo la migliore ricezione wireless possibile e aumentando significativamente la portata. Adotta la trasmissione a doppia antenna 1T2R, con un'antenna direzionale ad alto guadagno per l'invio e la ricezione,e un'antenna omnidirezionale per la ricezione, che può trasmettere segnali in modo più efficace.

Caratteristiche

* 316 MW di potenza di uscita per un'autonomia fino a 20 km
*
Algoritmo di taratura automatica all'avvio
* Con doppi collegamenti principali e secondari (LoRa) per assicurare l'aggiornamento tempestivo dei dati GPS
* Utilizzando antenna doppia 1T2R per una trasmissione più affidabile
*
Anello di scivolo a 360 gradi senza torsione

Specificità

Modello ZKManet2401 Marchio ZKMANET
Parametri RF Frequenza 800 MHz/1,4 GHz/2,4 GHz
Larghezza di banda 5 MHz/10 MHz/20 MHz
Canale RF 1T2R
Potenza di uscita 23 dBm
Distanza 20 km (LOS)
Parametri PTZ Torsione del motore 30 N*m
Angolo di rotazione 360° orizzontalmente, 90° verticalmente +
Accuratezza dell'angolo ±2°
Velocità massima del motore 0.21s/60°
Parametri dell'interfaccia Interfaccia RF N*1, SMA*2
Interfaccia LAN connettore per l'aviazione impermeabile
Interfaccia di alimentazione connettore DC impermeabile
Parametri di rete Tasso di dati 30 Mbps (massimo)
Crittografia ZAES128
Fisica/Ambiente Dimensioni 306*396*416 mm
Peso 4.2kg (w/batteria e antenna)
Classificazione IP Protezione IP65
Tempore di lavoro -40°C~+60°C
Parametri elettrici Fornitore di energia DC12V
Consumo di energia < 30 W

Dimensioni

Terminale di terra di droni a lungo raggio di 20 km LOS con auto-tracciamento e antenna ad alto guadagno 0
Terminale di terra di droni a lungo raggio di 20 km LOS con auto-tracciamento e antenna ad alto guadagno 1

Descrizione del pannello

Terminale di terra di droni a lungo raggio di 20 km LOS con auto-tracciamento e antenna ad alto guadagno 2
Terminale di terra di droni a lungo raggio di 20 km LOS con auto-tracciamento e antenna ad alto guadagno 3
  1. Antenna GPS
  2. Interfaccia dell'antenna a pannello direzionale, SAM F
  3. Interfaccia dell'antenna di collegamento LoRa, SMA F
  4. Tasto di accensione
  5. schermo OLED (1.3") e pulsanti di configurazione (su, giù e menu)
  6. Indicatore della batteria
  7. Interfaccia antenna omnidirezionale, SAM F
  8. LAN e porta seriale - connettore aereo a 9 pin (4 pin per LAN, 3 pin per TTL e 2 pin non utilizzati)
  9. Interfaccia di ingresso di corrente continua, impermeabile

Applicazione

Terminale di terra di droni a lungo raggio di 20 km LOS con auto-tracciamento e antenna ad alto guadagno 4
