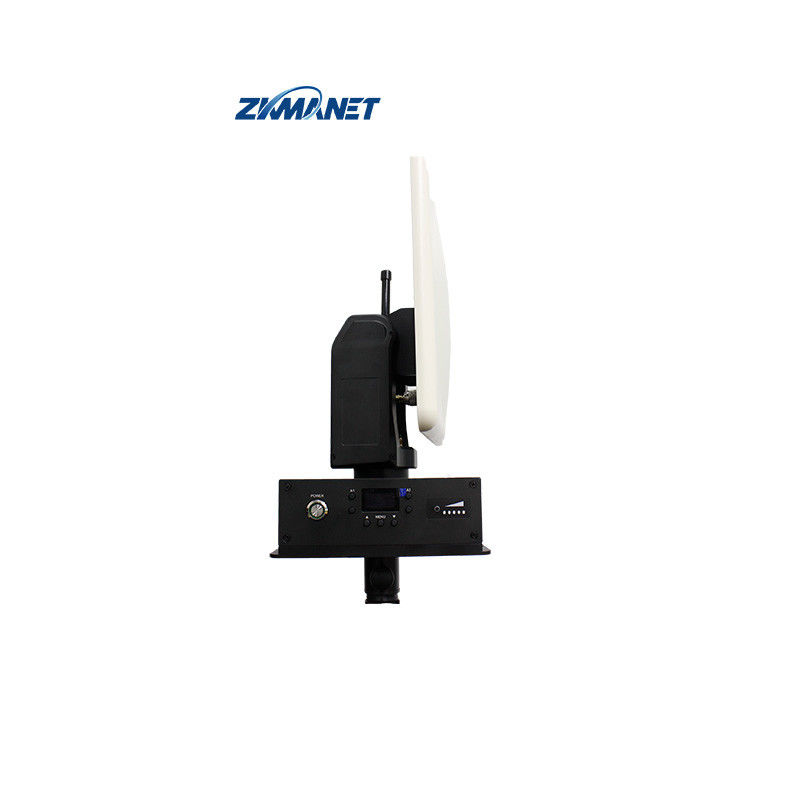

Lungo raggio 800MHz 1,4GHz 2,4GHz UAV wireless Data Link Communication Ground Station

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: ZKMANET

Certificazione: CE, ISO9001

Numero di modello: ZKManet2401

Documento: Brochure del prodotto PDF

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 pezzo

Prezzo: USD 8299~9999 per piece

Imballaggi particolari: Cartucce

Tempi di consegna: 3-7 giorni lavorativi

Termini di pagamento: T/T, Western Union, MoneyGram

Capacità di alimentazione: 10000 pezzi all'anno

Ora Chiacchieri
Evidenziare:

2.4GHz UAV Data Link

,

Link di dati senza fili

,

1Stazione di terra di comunicazione a.4 GHz

Frequenza di lavoro:
800 MHz,1.4 GHz,2.4 GHz
Larghezza di banda di rf:
5/10/20MHz
Canale RF:
1T2R
Potenza di trasmissione:
300 mW
Coppia di torsione del motore:
30 N*m
Angolo di rotazione:
360 gradi orizzontalmente, 90 gradi verticalmente
Accuratezza angolare:
2° grado
Velocità massima del motore:
0.13s/60 gradi
Frequenza di lavoro:
800 MHz,1.4 GHz,2.4 GHz
Larghezza di banda di rf:
5/10/20MHz
Canale RF:
1T2R
Potenza di trasmissione:
300 mW
Coppia di torsione del motore:
30 N*m
Angolo di rotazione:
360 gradi orizzontalmente, 90 gradi verticalmente
Accuratezza angolare:
2° grado
Velocità massima del motore:
0.13s/60 gradi
Lungo raggio 800MHz 1,4GHz 2,4GHz UAV wireless Data Link Communication Ground Station

Lungo raggio 800MHz 1,4GHz 2,4GHz UAV wireless Data Link Communication Ground Station

Descrizione del prodotto

Il ZKManet2401 è un terminale a terra specificamente progettato per la trasmissione di dati video a lungo raggio.Il modulo GPS aereo trasmette i dati GPS/BD al modulo di comunicazione wireless tramite una porta serialeIl terminale a terra determina l'angolo di puntamento confrontando la propria latitudine e longitudine con quelle del modulo aereo.Questo allineamento assicura che l'antenna del pannello di terra punti costantemente verso il modulo aereo, ottimizzando la ricezione wireless e migliorando significativamente la portata operativa.utilizzando un'antenna direzionale ad alto guadagno per la trasmissione e la ricezione, nonché un'antenna omnidirezionale per una migliore ricezione del segnale, migliorando così l'efficienza generale della trasmissione.

Caratteristiche

* 316 MW di potenza di uscita per un'autonomia fino a 20 km
*
Algoritmo di taratura automatica all'avvio
* Con doppi collegamenti principali e secondari (LoRa) per assicurare l'aggiornamento tempestivo dei dati GPS
* Utilizzando antenna doppia 1T2R per una trasmissione più affidabile
*
Anello di scivolo a 360 gradi senza torsione

Specificità

Modello ZKManet2401 Marchio ZKMANET
Parametri RF Frequenza 800 MHz/1,4 GHz/2,4 GHz
Larghezza di banda 5 MHz/10 MHz/20 MHz
Canale RF 1T2R
Potenza di uscita 23 dBm
Distanza 20 km (LOS)
Parametri PTZ Torsione del motore 30 N*m
Angolo di rotazione 360° orizzontalmente, 90° verticalmente +
Accuratezza dell'angolo ±2°
Velocità massima del motore 0.21s/60°
Parametri dell'interfaccia Interfaccia RF N*1, SMA*2
Interfaccia LAN connettore per l'aviazione impermeabile
Interfaccia di alimentazione connettore DC impermeabile
Parametri di rete Tasso di dati 30 Mbps (massimo)
Crittografia ZAES128
Fisica/Ambiente Dimensioni 306*396*416 mm
Peso 4.2kg (w/batteria e antenna)
Classificazione IP Protezione IP65
Tempore di lavoro -40°C~+60°C
Parametri elettrici Fornitore di energia DC12V
Consumo di energia < 30 W

Dimensioni

Lungo raggio 800MHz 1,4GHz 2,4GHz UAV wireless Data Link Communication Ground Station 0
Lungo raggio 800MHz 1,4GHz 2,4GHz UAV wireless Data Link Communication Ground Station 1

Descrizione del pannello

Lungo raggio 800MHz 1,4GHz 2,4GHz UAV wireless Data Link Communication Ground Station 2
Lungo raggio 800MHz 1,4GHz 2,4GHz UAV wireless Data Link Communication Ground Station 3
  1. Antenna GPS
  2. Interfaccia dell'antenna a pannello direzionale, SAM F
  3. Interfaccia dell'antenna di collegamento LoRa, SMA F
  4. Tasto di accensione
  5. schermo OLED (1.3") e pulsanti di configurazione (su, giù e menu)
  6. Indicatore della batteria
  7. Interfaccia antenna omnidirezionale, SAM F
  8. LAN e porta seriale - connettore aereo a 9 pin (4 pin per LAN, 3 pin per TTL e 2 pin non utilizzati)
  9. Interfaccia di ingresso di corrente continua, impermeabile
